Струйные теплообменники СФА

Компания «Энергомашавтоматика» осуществляет разработку, изготовление и внедрение пароводяных контактных теплообменников, в которых жидкость нагревается в результате смешения ее с паром. Такое однородное и мелкодисперсное смешение реализуется в струйных аппаратах нового типа, в пароводяных «линейных» струйно-форсуночных аппаратах — СФА или центробежно-вихревых теплообменниках – ЦВТ (см. фото).

Получаемая в них пароводяная смесь характеризуется развитой поверхностью теплообмена в виде огромного количества мелкодисперсных паровых пузырьков, которые напрямую отдают тепло воде. Поэтому такие аппараты отличаются практически полной передачей тепловой энергии от пара к нагреваемой жидкости, что приводит к его экономии и к низкому гидравлическому сопротивлению для прокачки нагреваемой среды через аппарат, в результате чего можно сэкономить и электроэнергию.

Традиционные способы теплообмена, которые реализуются в теплообменниках барботажного или поверхностного типа менее эффективны.

Контактные теплообменники барботажного типа отличаются неполной конденсацией пара, соответственно потерями тепла с выпаром, наличием гидроударов, которые приводят к разрушению емкости, в которой производят барботаж.

Для поверхностных теплообменников характерно наличие термического сопротивления, которое создает поверхность теплообмена (пластины у пластинчатого и трубный пучок у кожухотрубчатого теплообменников), разделяющая среды, находящиеся в тепловом контакте. При загрязнении такой поверхности отложениями, термическое сопротивление может возрастать в десятки раз (гидравлическое в разы) и эффективность теплообмена существенно ухудшается, перепад давления на таком теплообменнике существенно увеличивается.

Эти недостатки отсутствуют в предлагаемых нами пароструйных аппаратах. Они отличаются значительно большей устойчивостью к загрязнениям, существенно меньшими размерами, чем традиционные теплообменники (см. фотографии).

В ряде случаев струйные аппараты могут полностью заменять насосы, перекачивая воду только за счет энергии пара, создавая на выходе требуемое давление нагретой воды. При необходимости, его значение может быть даже значительно больше, чем давление воды и пара, во входных патрубках аппарата. Возможны также варианты перекачки воды из емкости под атмосферным давлением на более высокий уровень или установки аппаратов в емкости под поверхностью нагреваемой жидкости, что улучшает ее циркуляцию а, следовательно, ускоряет нагрев во всем ее объеме.

Приведем далеко не полный список предприятий, где установлены и работают наши струйные аппараты:

· ЗАО «Клинский пивкомбинат», г. Клин, Московской области.

· ЗАО «Афанасий пиво», г. Тверь.

· ЗАО «Липецкпиво».

· ЗАО «Липецкмолоко».

· ОАО «ПО СИНТЕЗ», г. Дзержинск, Нижегородской обл.

· ОАО «Орловский сталепрокатный завод», цех «Металлокорда».

· Тепловые сети г. Курска и тепловые сети г. Липецка.

· ТЭЦ№1 «ПО НОРИЛЬСКЭНЕРГО».

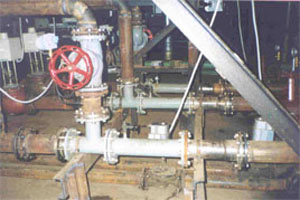

Фото №1. Тепловой блок с автоматикой управления и контроля из пароводяных струйных аппаратов (три аппарата СФА-100) для системы отопления.

Параметры: расход нагреваемой воды 300 м3/ч, температурный график 120÷70ºС, тепловая мощность 10,5 Гкал/ч.

Место внедрения: Нижегородская обл., г. Дзержинск, ОАО «ПО СИНТЕЗ».

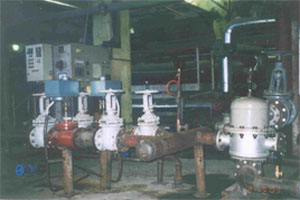

Фото №2. Тепловой блок с автоматикой управления и контроля, с центробежно-вихревым пароводяным теплообменником (ЦВТ).

Параметры: расход нагреваемой воды 100 м3/ч, тепловая мощность 3,5 Гкал/ч.

Место внедрения: г. Тверь, ОАО «Афанасий-пиво».

Комментарий: На заднем плане расположен традиционный кожухотрубчатый теплообменник, габариты которого заметно больше ЦВТ. Он был заменен данным аппаратом. Щит управления также виден на фотографии.

Наши специалисты могут подобрать, соответствующий специфике Вашей задачи контактный теплообменник требуемой производительности. После чего наша организация может осуществить его поставку, а также шефмонтаж и пуско-наладку.
