Выполненые проекты / Внедренные центробежно-вихревые аппараты

Внедренные центробежно-вихревые аппараты

Примеры внедрения аппаратов работающих на основе наших разработоквобласти гидрогазодинамики и теплообмена парожидкостных вращающихсясред (центробежно-вихревые аппараты — ЦВА).
Такими аппаратами являются: контактные теплообменники центробежно-вихревого типа — ЦВТ, деаэраторы центробежно-вихревые — ДЦВ, центробежно-вихревые охладители выпара контактные — ОВК или эжекторы центробежно-вихревые — ЭЦВ.

Объекты, на которых успешно внедрены или готовятся к сдаче в эксплуатацию выше перечисленные аппараты .

1) г. Красноярск, ОАО «Красноярскэнерго», ТЭЦ-2. В июне сдан вакуумный деаэратор (ДЦВ-100) производительностью 100м3/ч для подпитки котла, в комплекте с арматурой, приборами КИПиА и щитом автоматического управления и контроля. Основные составляющие данной системы – центробежно-вихревая и капельная ступени деаэрации, устойчиво работают в автоматическом режиме, несмотря на изменения входных параметров – давления, температуры и расхода исходной воды. На выходе из установки обеспечивается требуемое стабильное значение температуры и нормативное качество деаэрированной воды: содержание кислорода не выше 20 мкг/л (его реальное значение около 10 мкг/л), углекислота — отсутствует.

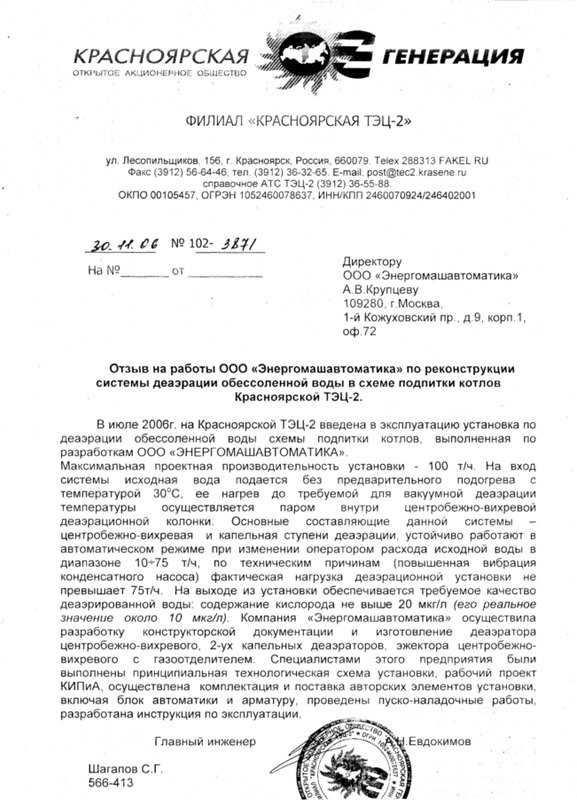

Отзыв на центробежно-вихревой деаэратор вакуумный (ДЦВв) установленный на Краснояркой ТЭЦ2 с системой автоматического управления.

2) ТЭЦ-5, г. Новосибирск, ОАО «Новосибирскэнерго».
Вакуумная сетевая деаэрационная установка производительностью 1200 т/ч для подпиточной воды. Установка имеет три деаэрационных бака объемом по 75м3 и одинобщий водоструйный эжектор. На каждом баке установлены деаэраторные колонки ЦВД-400 и охладители выпара поверхностного типа. До реконструкции было три атмосферных деаэратора с колонками ДСА-400.

3) Якутская ТЭЦ, г. Якутск, ОАО «Якутскэнерго».
Атмосферная сетевая деаэраторная система реконструирована на вакуумную. Ее производительность 500 т/ч, охладитель выпара поверхностного типа.

4) Саровская ТЭЦ, г. Саров.
Реконструирован атмосферный котловой деаэратор ДА-100 предназначенный для деаэрации питательной воды паровых котлов. Были установлены ДЦВ-100 и КОВ.

5) г. Чайковский, Пермской обл., котельная комбината ОАО «Чайковский текстиль».
Реконструирована старая сетевая вакуумная деаэрационная установка ДСВ-400. Старые деаэрационные устройства внутри бака были демонтированы. Вместо них установлена новая деаэраторная головка ДЦВ-300 и КОВ.

6) ТЭЦ-9, ОАО «Иркутскэнерго», г. Ангарск, Иркутской обл.
а)Деаэраторная система атмосферного типа, для подпитки теплосети (сетевой воды) срасходом 500 т/ч, без охладителя выпара (выпар направляется в вакуумный деаэратор).
б) Деаэраторная система атмосферного типа, для питательной (котловой) воды с производительностью 40 т/ч,с поверхностным охладителем выпара.
в) Деаэраторная система вакуумного типа для подпитки теплосети производительностью 60 т/ч, для котельной базы отдыха, принадлежащей ОАО «Иркутскэнерго».
г)Деаэраторная система атмосферного типа, для сетевой воды производительностью 1200т/ч, без охладителя выпара, весь выпар из этого атмосферного деаэратора направляется в вакуумный деаэратор в качестве деаэрирующей среды (греющего пара).

7)г. Красноярск, ОАО «Красноярскэнерго», теплосеть. Сдан проект и идет монтаж двух вакуумных деаэраторов (ДЦВв-800) производительностью -800 м3/ч для подпитки теплосети.

8) ТЭЦ-1, на одном из объектов МУП г.Йошкар-Ола, установлена новая деаэраторная система атмосферного типа производительностью 250 т/ч:ДЦВ-250.

9) Каширская ГРЭС-4, г. Кашира, Московской обл.
В результате реконструкции сетевого деаэратора был установлен ДЦВ-300и поверхностный охладитель выпара. Также был реконструирован деаэратор подпитки производительностью 200 т/ч, он был заменен деаэраторной системой ДЦВ -200 включающей в себя ОВК. Выпар издеаэратора высокого давления был направлен в ДЦВ -200 в качестве греющей деаэрирующей среды. Перед БНТ (баком нижних точек) был установлен контактный теплообменник (центробежно-вихревой аппарат – ДЦВ), кудабыли направлены потоки конденсата с пролетным паром и обессоленная водаснизкой температурой. Это позволило утилизировать 3,5 т/чпара,выбрасываемого ранее в атмосферу.

10) ТЭЦ комбината «Североникель», г. Мончегорск, Мурманской обл.
На предприятии имелись три сетевых деаэратора ДСА-100 с внутренними барботажными устройствами и с двумя деаэраторными колонками ДСА-100. До реконструкции каждый деаэратор обеспечивал реальную производительность до 80 т/ч (для3-ех деаэраторов – 240 т/ч). В результате реконструкциибыла установлена колонка ДЦВ — 250, которая взяла на себя нагрузку всехтрех деаэраторов. Одновременно с деаэрацией, вода в ней нагревалась паром с 18 до 106°С без гидроударов, т. е. колонка помимо деаэрирующей функции, выполняет также функции контактного теплообменника.

11) МУП «Коломенская теплосеть» г. Коломна Московской обл.
В пяти котельных теплосети были реконструированы деаэраторы с переделкой их в центробежно–вихревые деаэраторные системы или установлено новое оборудование указанного типа, во всех случаях содержание кислорода не выше нормативного.

12) Московская обл., котельная дома отдыха «Снегири» (Управление делами Президента РФ). Паровые котлы ДКВР былипереведены в водогрейный режим, имеющийся традиционный деаэратор атмосферного типа оказался неработоспособным из-за отсутствия пара. Деаэратор был переведен в вакуумный режим с установкой ДЦВ -15 и системы обеспечения вакуума.

13) г. Лобня, Московской обл., Лобненская Теплосеть, котельная «Красная Поляна». Атмосферный деаэратор был переведен в вакуумный режим, с установкой ДЦВ -25, аналогично котельнойдома отдыха «Снегири».

14) г. Реутов, Московской обл. Перевод атмосферного деаэратора в вакуумный режим (ДЦВ -15).

15) г. Пионерский, Калининградской обл. В водогрейной котельной установлен новый вакуумный деаэратор ДЦВ -5.

16)г. Шахунья, Нижегородской обл., АООТ «Молоко». Реконструирован атмосферный деаэратор на 25 т/ч с установкой ДЦВ -25,контактного охладителя выпара ОВК. Установлен так же контактный теплообменник центробежно-вихревого типа для системы горячего водоснабжения.

17) г. Ижевск, «Удмуртнефть». Установлен новый деаэраторатмосферного типа ДЦВ -25, в котельной на площадке нефтедобычи. В котельной поселка Смирново реконструирован атмосферный деаэратор(переделан на ДЦВ — 40). Сэкономлено 1,5 т/ч пара,выбрасываемого ранееиз деаэратора в атмосферу.

18) г. Тверь, ОАО«Афанасий-пиво», тепловой блок (с автоматикой управления и контроля) с центробежно-вихревым пароводяным струйным аппаратом (ЦВТ) на расход нагреваемой воды 100 м3/ч, тепловая мощность3,5 Гкал/ч, температурный график 130÷70˚С, для калориферной системысушки солода.

19)г.Норильск, ГМК «Норильский Никель», ПО Норильскэнерго. Сдан проект вакуумного деаэратора (ДЦВ -800) производительностью 800 м3/ч для подпитки теплосети.
